羅德凸輪轉子泵聯軸器的找正（一）

羅德凸輪轉子泵聯軸器找中心是泵、風機等輔機設備檢修的一項重要工作，轉動設備軸中心若找得不準，必然要引起機械的超常振動。因此在每次檢修中必須進行轉動機械設備軸中心找正工作，使兩軸的中心偏差不超過規定數值。我們羅德凸輪轉子泵中心標準基本上都在0.05mm(即5絲)以內。

找中心的目的是使一轉子軸中心線與另一轉子軸中心線重合，即要使羅德轉子泵聯軸器兩對輪的中心線重合，也就是要求泵體軸中心線與電機軸中心線重合。

具體要求：

使兩對輪的外圓面同心。

使兩對輪的端面平行。

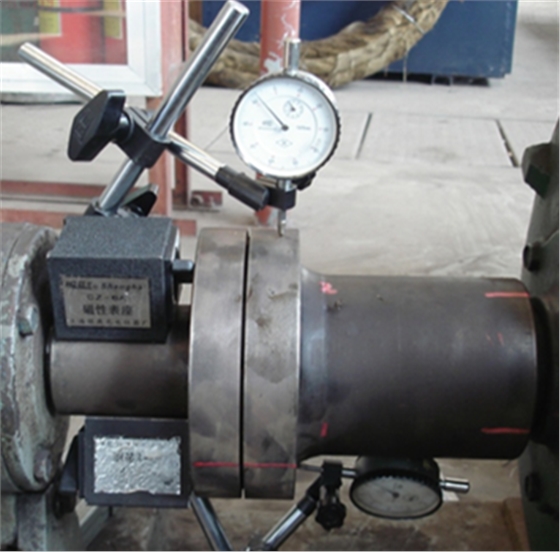

測量時在一個轉子對輪上裝上磁性表座，另一個對輪上裝上百分表，徑向、軸向各一付，（為防止轉子竄軸，軸向則需裝二個表，相差180度）。連接對輪（一般一到二枚螺絲，擰緊即可），然后一起慢慢地轉動轉子，每隔90度停下來測量一組數據記下，測出上、下、左、右四處的徑向b、軸向a四組數據，將數據記錄在下圖所示的方格內。
